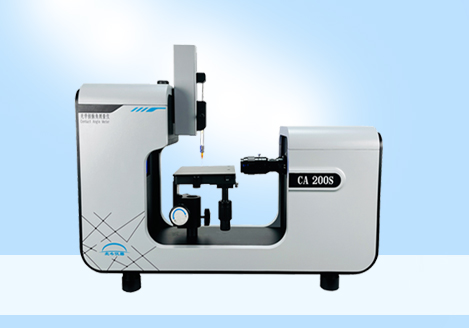

接觸角測量儀如何測晶圓表面分析

使用接觸角測量儀測量晶圓表面的潤濕性能涉及以下步驟：

1. 樣品準備： 選擇需要測試的晶圓樣品，并確保表面干凈，沒有污染和雜質。

2. 選擇測試液體： 根據實際需要選擇合適的測試液體。通常，水是常見的選擇，但具體液體的選擇取決于研究的目的。

3. 儀器設置： 設置接觸角測量儀，包括校準儀器以確保準確性。調整光源和相機等部分，以確保對晶圓表面的潤濕性能進行清晰的觀察和測量。

4. 液滴釋放： 使用微量吸管或液體釋放系統小心地釋放液滴到晶圓表面。確保液滴均勻分布在整個表面。

5. 觀察液滴行為： 使用顯微鏡或高分辨率攝像機觀察液滴與晶圓表面之間的接觸行為。記錄液滴的形狀和位置，以確保測試的一致性。

6. 測量接觸角： 使用接觸角測量儀或圖像處理軟件測量液滴與晶圓表面之間的接觸角。接觸角是液滴接觸點與水平方向之間的夾角。

7. 重復測試： 為了提高測試結果的可靠性和可重復性，可以在晶圓的不同區域進行多次測試。

8. 數據分析： 對接觸角數據進行分析，可能需要使用接觸角測量儀提供的軟件或其他圖像處理工具。這有助于獲得晶圓表面潤濕性能的詳細信息。

9. 報告和記錄： 生成詳細的測試報告，包括晶圓標識、測試條件、接觸角數據和分析結果。這些記錄有助于質量控制和質量保證。

接觸角測量儀的應用不僅限于潤濕性能的分析，還可用于研究晶圓表面的清潔度、涂覆和其他表面特性。這些信息對于半導體制造過程中的質量控制和工藝優化至關重要。
