北斗儀器新款CA600型超高溫真空接觸角測量儀

超高溫接觸角測量儀原理：

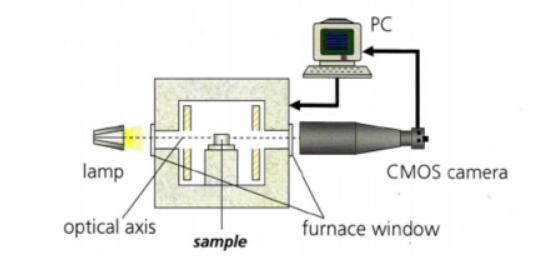

  接觸角（Contact angle）是指在氣、液、固三相交點處的氣-液界面的切線，此切線在液體一方的與固-液交界線之間的夾角θ，是潤濕程度的量度，是現今表面性能檢測的主要方法。由主體支架、專用光源、遠焦鏡頭、工業成像CCD、高溫高真空爐體、水循環冷卻系統、真空泵、專用分析軟件等組成。

超高溫接觸角測量儀的應用：

  在高溫真空條件下，通過視頻光學原理，測試各種材料的潤濕鋪展性能；目前已經廣泛應用于陶瓷材料研究、金屬材料研究、釬焊研究、航空航天材料研究、鋼鐵冶煉研究、復合材料研究等眾多高校院所及企業。研究材料在高溫狀態下熔體與其相應的基底材料間的接觸角變化規律。對于高熔點材料能實現高真空或惰性氣體保護氣氛下的表界面性能測試，而對于低熔點材料能現實升降溫過程中的收縮、變形、融化、潤濕、鋪展及凝固行為進行圖像化、定量化表征。設備性價比高、加熱穩定、真空度高、功能全面、可滿足各種金屬材料科研的需要。

1、測量液態金屬在高溫真空狀態下對基材的潤濕性能，評估不同材質在高溫真空狀態下潤濕過程及附著性能;

2、研究金屬與陶瓷復合材料間的潤濕性能，測量金屬材料在高溫真空狀態下熔融時，在陶瓷材料上的接觸角;

3、研究釬焊過程，釬料在基材上的潤濕鋪展過程，動態分析釬料在高溫下的接觸角、潤濕過程;

4、測量金屬在不同的高溫狀態下，以及不同的氣體保護環境下，對于不同基材的接觸角變化及區別:

5、分析涂層與基材的接觸角，分析涂層與基材的潤濕過程及鋪展機理，并研究不同溫度及不同氣氛下，潤濕性能的區別:

6、研究液體與固體間的接觸角，評估液體與固體的附著粘附性能，分析固體的表面自由能;

7、分析焊料與焊接體的接觸角值，從而有效地提升焊接強度;

8、基于分析接觸角及表面張力的基礎，控制合理潤濕范圍，查找有效的去除冶煉過程中爐垢的辦法。

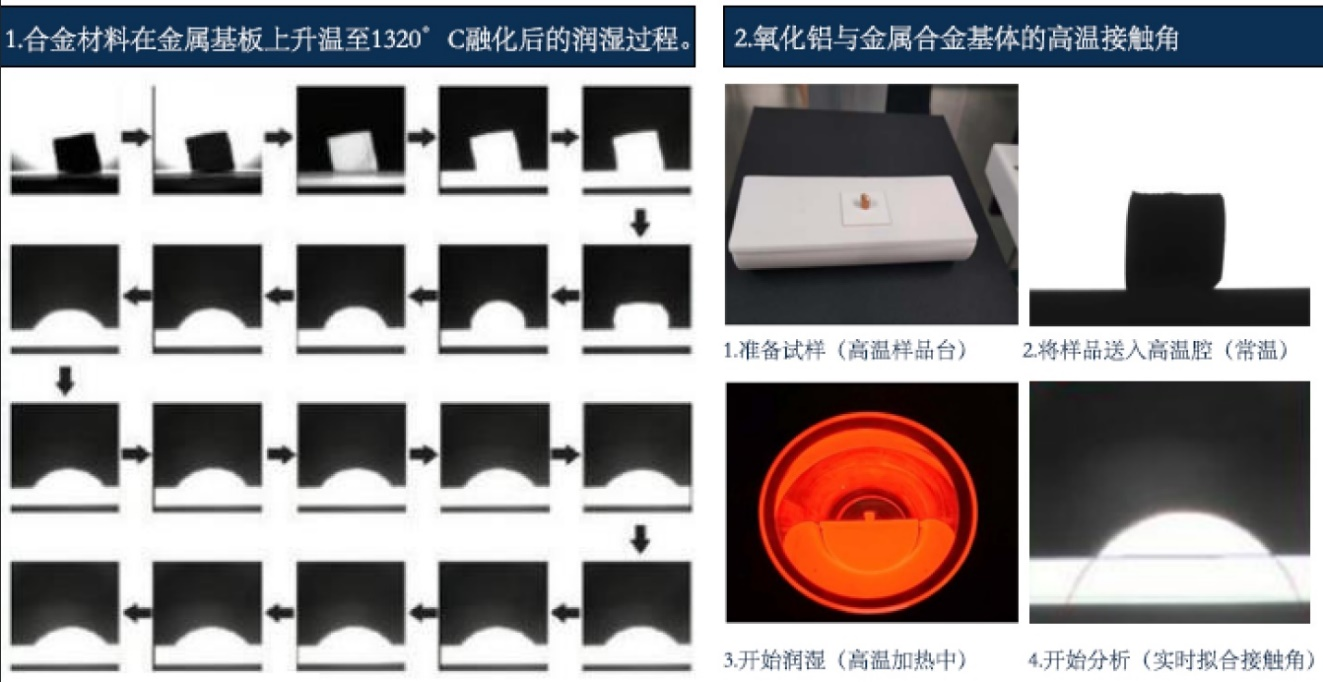

應用案例：
