接觸角測量儀的靜態方法與動態方法測量

接觸角測量儀用于測量液體與固體界面之間的接觸角。接觸角是指液滴或液體與固體表面接觸時形成的角度。它是液體與固體之間相互作用的一個重要參數，可以提供有關表面潤濕性、液體吸附性和界面相互作用的信息。

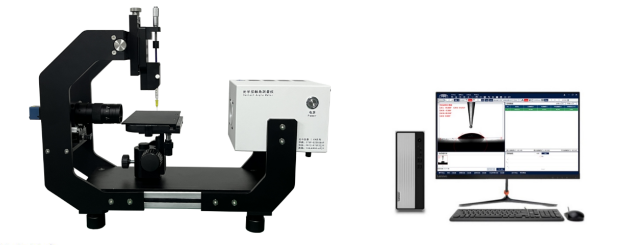

接觸角測量儀主要由光源、注射單元、樣品臺、采集系統、分析軟件等組成。測量過程中，液滴被放置在固體表面上，然后使用顯微鏡觀察液滴的形狀。光源照射在液滴上，形成一個明亮的反射點，這個反射點被顯微鏡捕捉到。圖像采集系統會記錄下液滴的形狀和反射點的位置。接觸角測量儀通常采用兩種方法進行接觸角的測量：靜態方法和動態方法。

靜態方法：基于Young-Laplace方程的幾何分析：根據液滴的形狀和曲率，使用Young-Laplace方程進行幾何分析，計算出接觸角。

直接測量法：在顯微鏡下，通過對液滴與固體表面之間接觸線的測量，直接計算得到接觸角。可以使用圖像處理技術對接觸線進行精確測量。

動態方法：接觸角遷移法：通過改變固體表面傾斜角度或液滴體積，觀察接觸角在不同條件下的變化，從而得到接觸角的測量結果。

回縮法：在固體表面涂覆一層待測液體，并迅速移除，觀察液滴的回縮速度和形狀變化，從而計算得到接觸角。

無論采用靜態方法還是動態方法，都需要考慮液滴形狀、光源照射、圖像采集和處理等因素，并進行相應的校準和校正，以確保測量結果的準確性和可靠性。北斗儀器接觸角測量儀采用自動進液裝置，性價比高、拓展性強、功能全面、可滿足各種常規測量需求，目前已經廣泛使用在眾多高校院所及企業。
