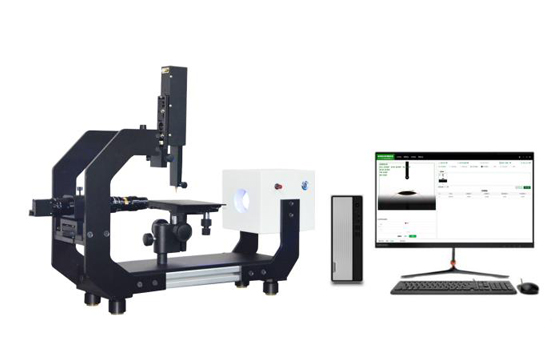

光學接觸角測量儀俯視法與側視法的明顯區別
發布時間：2022-09-23 點擊次數：1232
光學接觸角測量儀的俯視法與側視法相比，明顯的區別之一是了解液滴的體積和光學系統的放大倍率。
對于側視法，液滴體積和放大倍率都不影響測定接觸角。僅當測量除接觸角外，與實際幾何尺寸變化相關的參數(如：液體寬度、高度、接觸直徑)時，才需要確定放大倍率。在大多數情況下，接觸角的值可以視為與液滴體積無關。
但是，對于俯視法，液滴體積是計算中的關鍵參數之一。 另一個重要的參數是液滴直徑，無論是CD(液滴的接觸直徑)或MD(液滴的大直徑)，必須被盡可能準確地測量，因此必須知道放大倍率。
這兩種方法之間的另一個顯著區別是測量精度與接觸角數值范圍的趨勢相關性。側視法測量低于15°的扁平座滴接觸角，隨著接觸角的進一步減小，測量變得越來越困難，因為很難在側視液滴圖像的輪廓邊界處獲取準確的坐標點。 另一方面，俯視法從上方觀察液滴在基板表面上的接觸區域(或邊界)，并且當接觸角減小時，收縮的高度不會對其產生任何影響。 因此，隨著接觸角值的減小，俯視法在可行性、準確性和可靠性方面勝過其側視法對手。然而，在接觸角> 90°的范圍內，俯視法只能觀測MD(液滴的大直徑)而不是CD(液滴的接觸直徑)。MD受接觸角的影響比CD受接觸角的影響小得多，因此該方法的靈敏度隨接觸角的增加而降低，這影響了計算接觸角結果的分辨率。 因此，在用接觸角測量儀測量接觸角時，隨著接觸角的增加，俯視法的準確性下降。 因此，在接觸角90- 160°的范圍內，側視法優于俯視法，而當接觸角大于165°時，僅應該選用側視法。
